PLST-050-100-HKCLK-013 - Datasheet

MBA

Category Information

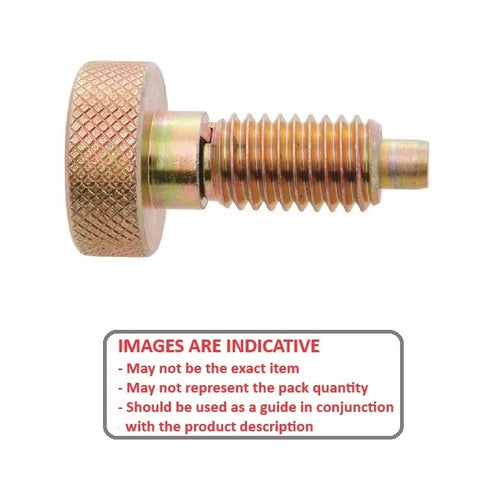

Plungers - Spring - Knurled Handle - Non Locking - Steel

Steel Non Locking Knurled Handle Spring Plungers. Items shown with Long-Lok have a dry threadlocking sealant applied to thread.

  • A compact mechanical component with a spring-loaded ball or pin inside a housing that applies consistent, predictable force. Internal spring compresses when pressure is applied to the ball or pin, allowing it to settle into designated positions or recess.
  • Provides a reliable holding or locating mechanism in various industrial applications where precise alignment or securing of parts is needed.
  • Also known as ball plungers or spring-loaded pins.

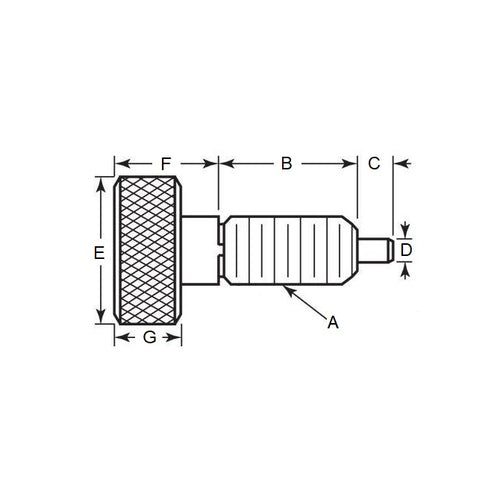

Product Data

  • Thread Size (A) : M5 (5x0.8mm)
  • Thread Length (B) 10.0 mm
    (Equiv. 0.394 in.)
  • Initial Pressure (F1) 2.2 N
  • Final Pressure (F2) 13.3 N
  • Tip Diameter (D) 2.5 mm
  • Tip Length (C) 2.0 mm
  • Head Length (F) 6.0
  • Additional With Locking Element
  • Material Steel
Country of Origin: US

Product Compliance and Data

Additional Resources

Cross References

  • PHR-50N
  • PHR50N
